Khi xây nhà có thang máy điều đầu tiên là phải có bản vẽ xây dựng thang máy gia đình chuẩn theo quốc tế , tiêu chuẩn quốc gia .để các bạn tìm hiểu rõ hơn về thang may gia dinh tránh sai xót khi thiết kế phát sinh chi phí không đáng có
Nội dung bài viết
I/ Tiêu chuẩn bản vẽ Phòng máy thang máy gia đình
1. Dài x Rộng x Cao tối thiểu: 2000 x 1500 x 1600
2. Phải có làm móc treo ở nóc phòng máy để vận chuyển vật tư lên cao. Phi 20
3. Chừa lỗ kích thứoc theo bản vẽ trên sàn .
4. Bố trí hệ thống điều hào nếu cần, hoặc Lắp đặt hệ thống thông thoáng ( quạt hút, cửa sổ hoặc máy lạnh ) sao cho nhiệt độ trong phòng máy thấp hơn 35 C cho máy vận hành.
5. Cần lắp cửa phòng máy có khoá và lắp đèn chiếu sáng trong phòng máy.
6. Đường lên phòng máy :Làm lối đi hoặc cầu thang bộ lên phòng máy.
II/ Tiêu chuẩn bản vẽ hố thang máy gia đình
1. Dài x Rộng tối thiểu: 1100 x 1500
2. Yêu cầu Xây hố đúng kích thước với dung sai theo bản vẽ do Công ty thang máy Đai Lộc Phát cung cấp.
Nhìn chung dung sai không quá 2,5 cm
Sai lệch chiều rộng đo từ đường trục đối xứng về mỗi bên không được vượt quá + 25 mm.
Sai lệch vị trí đường trục đối xứng của mỗi khoang tầng so với đường trục thẳng đứng chung ứng với tâm giếng thang không vượt quá 10 mm.
3. Đáy hố thang (Hố PIT) : Yêu cầu không đựơc thấm nứơc cần Chống thấm đáy hố (PIT) để khi khoan sâu 10 phân không thấm nước đựợc.
4. Làm cầu thang xuống PIT nếu cần.
5. Xây đà lantô ở vách cửa và 3 đà xung quanh hố thang để bắt rail theo đúng bản vẽ.
6. Chừa lỗ để lắp cửa tầng và hộp button theo bản vẽ.
7. Hoàn thiện phần tường và sàn xung quanh các cửa tầng sau khi lắp thang.
Dứơi đây là bản vẽ thang máy gia đình tải trọng 450 Kg, Số điểm dừng 4, tốc độ 60m/phut, Hố pit 1400, OH 3800, phòng máy cao 1600, hành trình theo thực tế

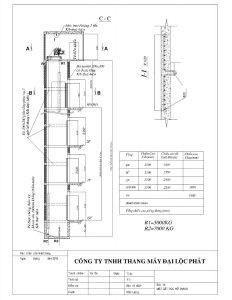

Bản vẽ thang máy gia đình mặt đứng

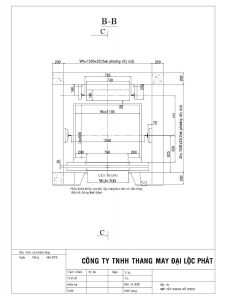

Bản vẽ thang máy gia đình mat bằng
Bản ve cửa thang may gia dinh
